Průmyslová mikroskopie

Průmyslové použití mikroskopů, USB kamer a infrakamer

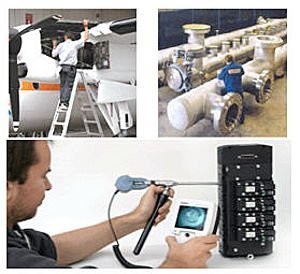

Využití mikroskopů, endoskopů, analogových a digitálních kamer má široké uplatnění ve všech oborech průmyslu. Ve strojírenství, plastikářském průmyslu, a dalších odvětvích nalezne široké uplatnění. Automobilový průmysl, letecký průmysl není výjimkou. Zvláště pak kontrolní software se využívá na sledování jakosti. Dokumentování neshodných výrobků je důležitou součástí systémů řízení jakosti.

Průmyslové kamery

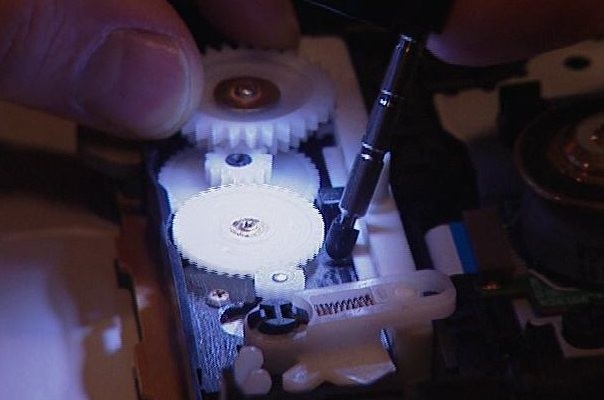

V kovo průmyslu a každé výrobě, servisu nebo vývoji je třeba kontrolovat a sledovat mechanické změny během výroby, porovnávat kontrolovaný výrobek s normálem, atd. Kontrola a zdokumentování kontroly nabývá na významu zvláště tam, kde jsou firma certifikována ISO 9001, apod. Velký význam má zdokumentování při reklamačním řízení.

Infra kamery

Infra kamery se s úspěchem používají pro kontrolu termických jevů. Například měření teploty, sledovaní rozložení úniků tepla z budov, rozložení tepla na kovových odlitcích, apod.


Jaký model optického nástroje nebo přístroje zvolit ke kontrole a záznamu kontroly?

Lupa, stolní lupa

Stolní lupa je vynikají pro zběžnou kontrolu větších dílů. Doporučujeme lupu s kruhovým osvětlením a čočkou bílé barvy. Pozor mnoho lup má čočku nekvalitní a je zabarvená. Tato barva ztěžuje pozorování. Lupu je možné používat celou pracovní dobu, ale třeba si uvědomit, že pracovník nemůže udržet pozornost celých 8 hodin. Navíc stále pozorování

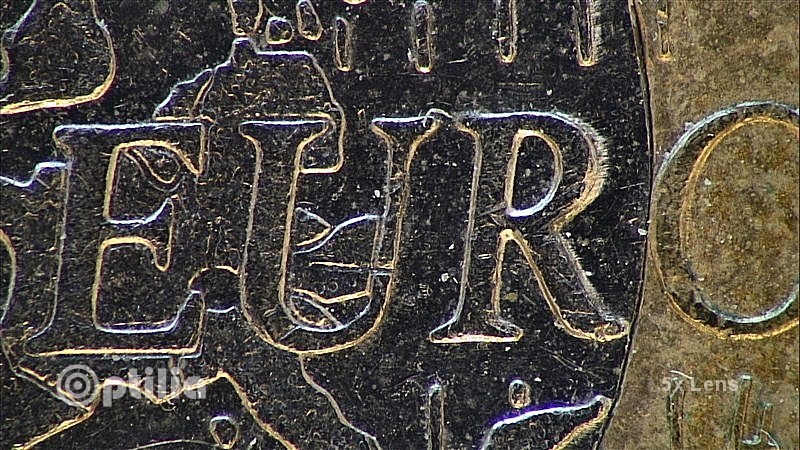

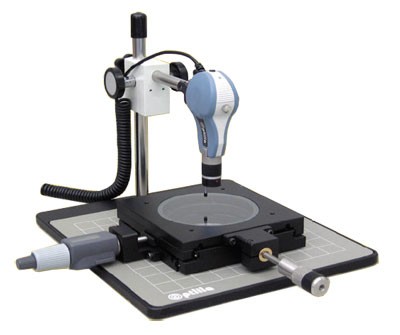

Mikroskop

Přístroj na detailní pozorování trhlin, svárů, dutin apod. Důležitým faktorem pro mikroskop je velikost čoček (objektivů), mechanické provedení, množství plastových dílů, atd. Určitě platí, že pro seriózní práci nemůžete nakupovat mikroskop v supermaketu. Popis mikroskopu Vám pomůže s jeho výběrem.

Zvětšení mikroskopu

Obvykle uživatel chce co největší zvětšení, ale to je omyl. Především si musíte ujasnit co bude předmětem sledování. Znamená to, že pokud bude sledovat předmět o velikost 1 mm, stačí Vám bohatě ke sledování zvětšení kolem 100 krát. Větší zvětšení mají význam pro měření výškových vzdáleností. Pokud je mikroskop je doplněn kamerou je to ideální měřicí přístroj pro záznam kontrol dle ISO9001.

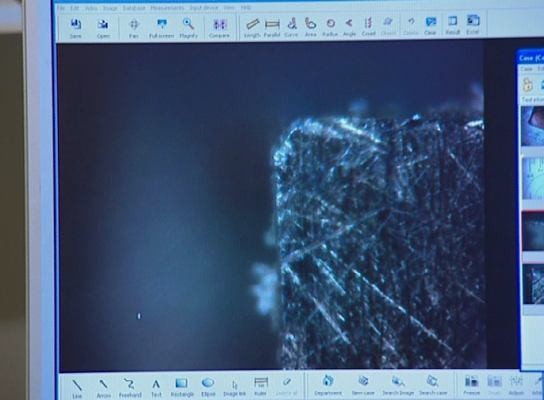

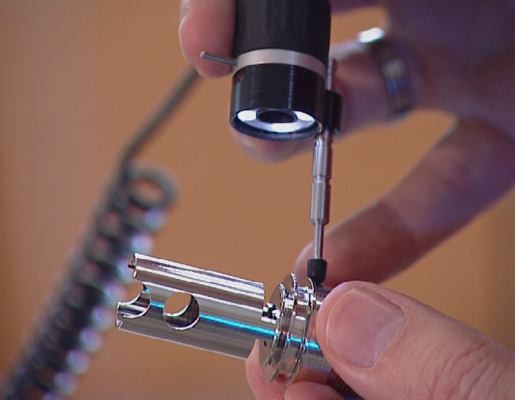

CCD kamera

Dnes je na trhu mnoho kamer, tzv. USB kamer. Kamery mají velkou výhodu v možnosti současného pozorování a záznamu. USB kamery jsou velmi levné a proto naleznou použití prakticky od domácnosti až po průmysl.
Bohužel uživatel si neuvědomuje jaký rozdíl mezi klasickým mikroskopem a USB mikroskopem. Rozdíl je samozřejmě ve vlastním zobrazení, mikroskop bude vždy kvalitnější a v rozlišení lidského oka. U CCD kamery se vždy musíme smířit s nižší kvalitou obrazu.
Výrobce profesionálních CCD kamer se snaží eliminovat kvalitu obrazu s CCD čipem s vysokým rozlišením a širokou nabídkou příslušenství.

AOI

Jestliže potřebuje kontrolovat subdodavatelé, kvalitu výroby, mechanické díly a součástky je nutné kontrolování do určité míry automatizovat. K této činnosti jsou automatické kontrolní systémy. Tyto systémy nejprve nasnímají správný díl a po té, podle zadaných kritérií, kontrolu testovaný díly.
Optické systém slouží i jako článek FAI (First Article Inspection). To znamená, že naleznou použití při kontrole a verifikaci první série při hromadné výrobě. FAI provedeno kontrolu několika prvních kusů a po odsouhlasení, neboli verifikaci, se spustí vlastní velko sériová výroba.
Optické systém mohou sloužit i pro kontrolu a vyhodnocení subdodavatelů. Díly a součástky od subdodavatelů jsou kontrolovány a porovnávány s minulými dodávkami.

Příklady využití v průmyslu

Praktické ukázky využití výrobků značky Optilia v průmyslu.
